1-WIRE - RS 485 Modbus RTU gateway

Gateway a Repeatery 1-WIRE-GWY-MOD

obrázek

obrázek

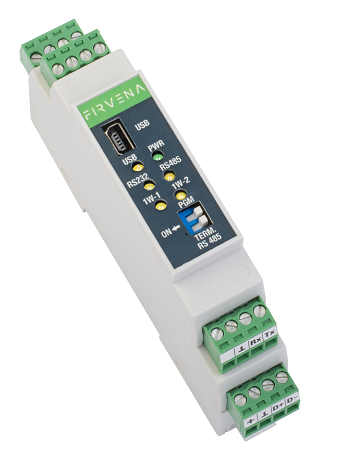

Gateway zpracovává data od teplotních čidel nebo přístupových čipů s komunikací 1-WIRE (DALLAS) na svých dvou datových sběrnicích. Každá sběrnice s komunikací 1-WIRE umí obsloužit až 20 snímačů teplot s údaji o vlhkosti (celkem 40) a následně posílá jejich hodnoty, včetně poruchových stavů přes rozhraní RS 485, RS 232 protokolem MODBUS RTU. Pro jednoduchou a snadnou správu pozic snímačů a veškerého potřebného nastavení se gateway konfiguruje prostřednictvím aplikace 1-WIRE-GWY-TOOL přes USB kabel. Signalizační LED diody na čelním panelu indikují napájení zařízení, komunikaci na RS 485, RS 232 a přítomnost snímače teploty pro každou sběrnici samostatně.

Ve spolupráci s firmou TECO a.s. byla pro řídicí systém TECOMAT vyvinuta varianta převodníku pro sběrnici CIB s označením C-1W-4000M (order. no. TXN 133 92).

Koupit / poptat

Výhody

připojení a konfigurace přes USB kabel
zdarma aplikace pro správu prvků, nastavení a upgrade převodníku
možnost připojení přístupových čipů s komunikací 1-WIRE
2 linky 1-WIRE po 20 čidlech (celkem 40)
rozhraní RS 485, RS 232
napájecí napětí 8-27V DC
varianta pro TECOMAT s komunikací CIB typ. C-1W-4000M

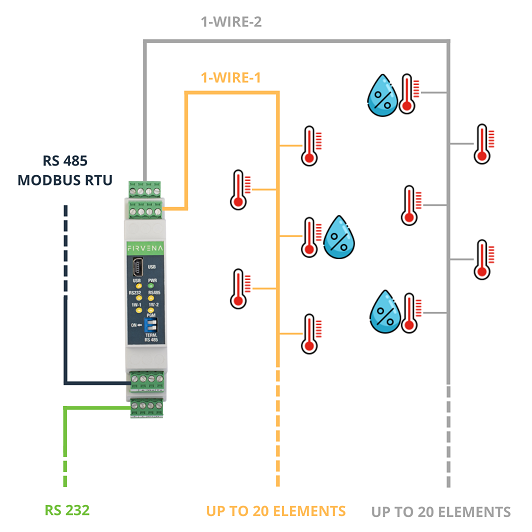

Schéma

obrázek

Technická data

	Umístění	Do rozváděče

Software, firmware

ZIP 1-WIRE-GWY Tool cV1.09.3 (TECO).zip (Velikost: 2861.332 kB) ZIP 1-Wire Tool V2.1.0 [PORTABLE].zip (Velikost: 3309.166 kB) ZIP 1-WIRE-GWY-MOD_firmware_V2.03.zip (Velikost: 19.364 kB) POUZE PRO TYP FIRVENA S OZNAČENÍM 1-WIRE-GWY-MOD ZIP CIB_1W_V1_00.zip (Velikost: 14.452 kB) POUZE PRO TYP TECO S OZNAČENÍM C-1W-4000M

Dokumentace

PDF CZ-prohlaseni-o-shode-1WIRE-GWY-MOD.pdf (Velikost: 658.402 kB) PDF EN-declaration-of-conformity-1-WIRE-GWY-MOD.pdf (Velikost: 680.741 kB) PDF 1-WIRE_Tool_manual_en_v2.0.pdf (Velikost: 1591.633 kB) PDF CZ-PL-1-WIRE-GWY-MOD_V1.10.pdf (Velikost: 2400.523 kB) PDF EN-PL-1-WIRE-GWY-MOD_V1.10.pdf (Velikost: 2220.472 kB)

Popis

Gateway má celou řadu příslušenství.

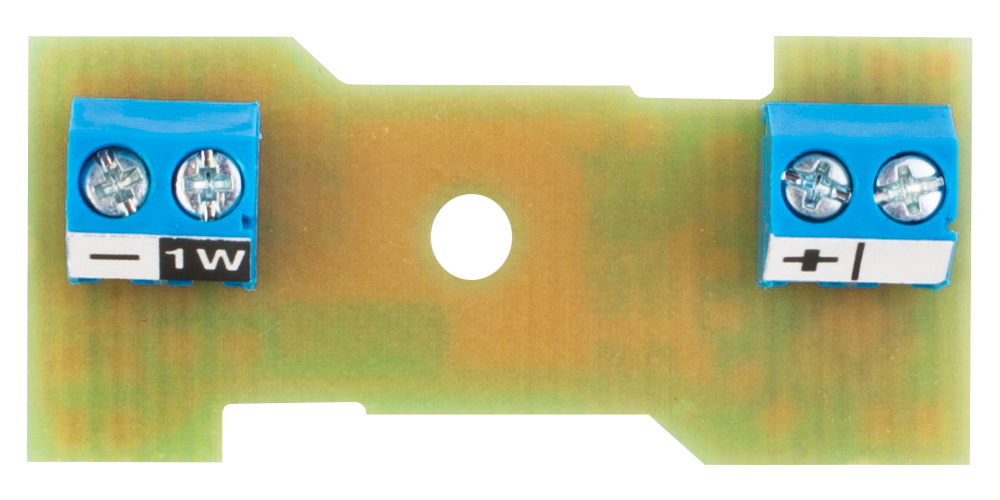

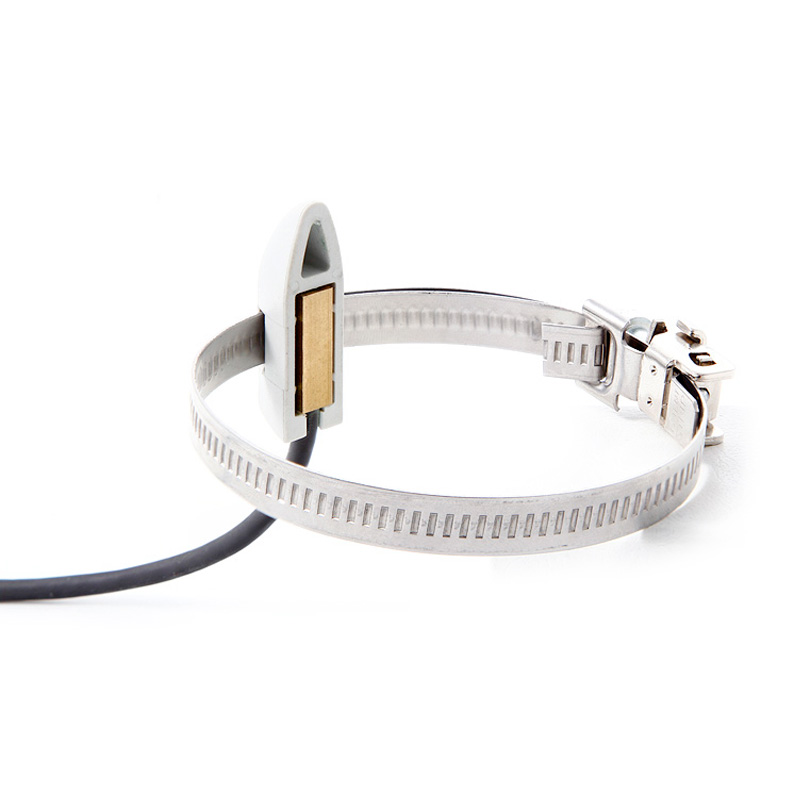

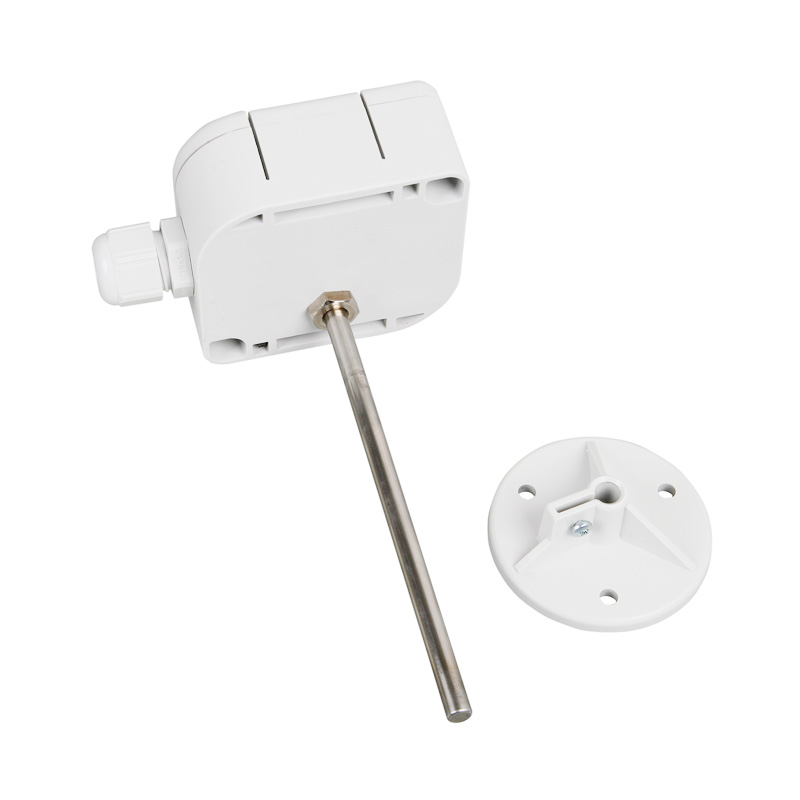

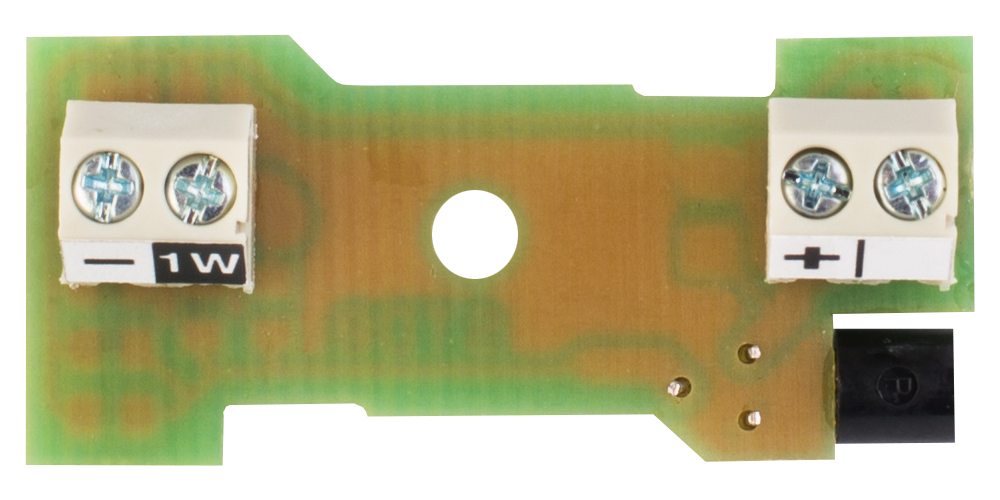

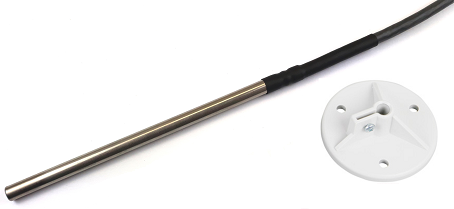

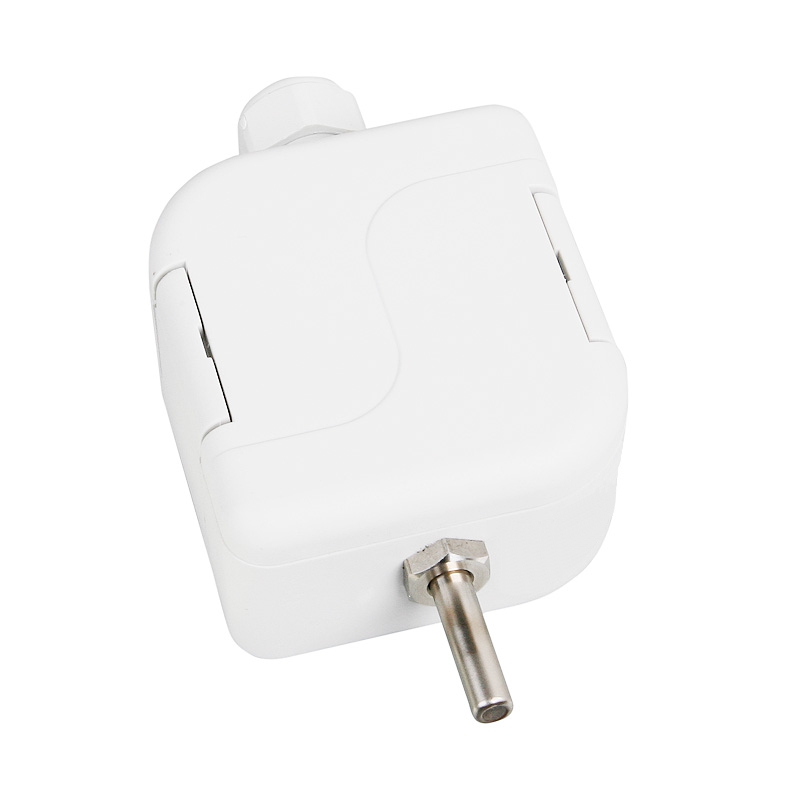

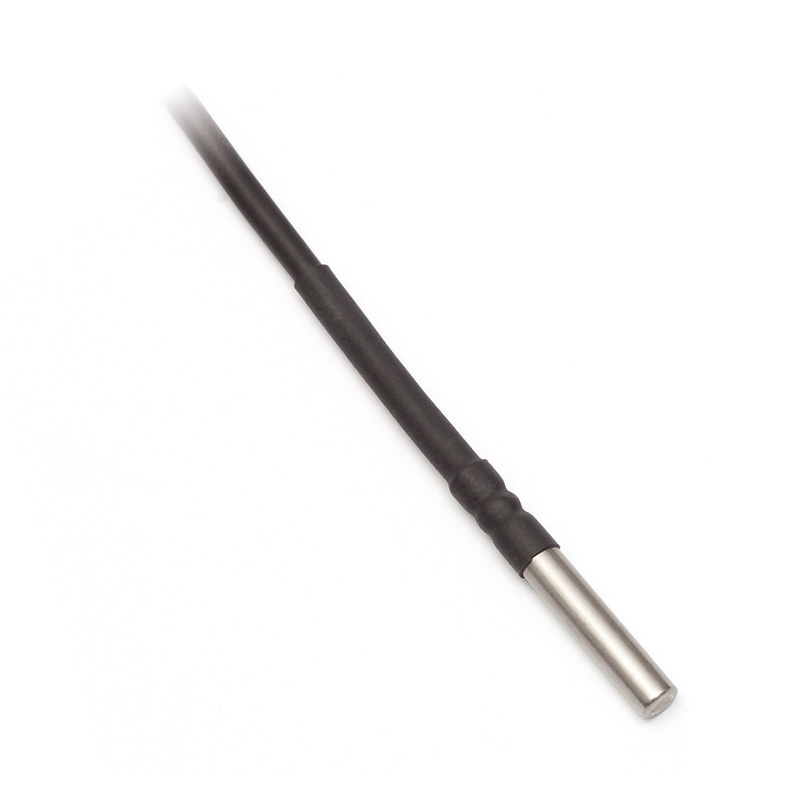

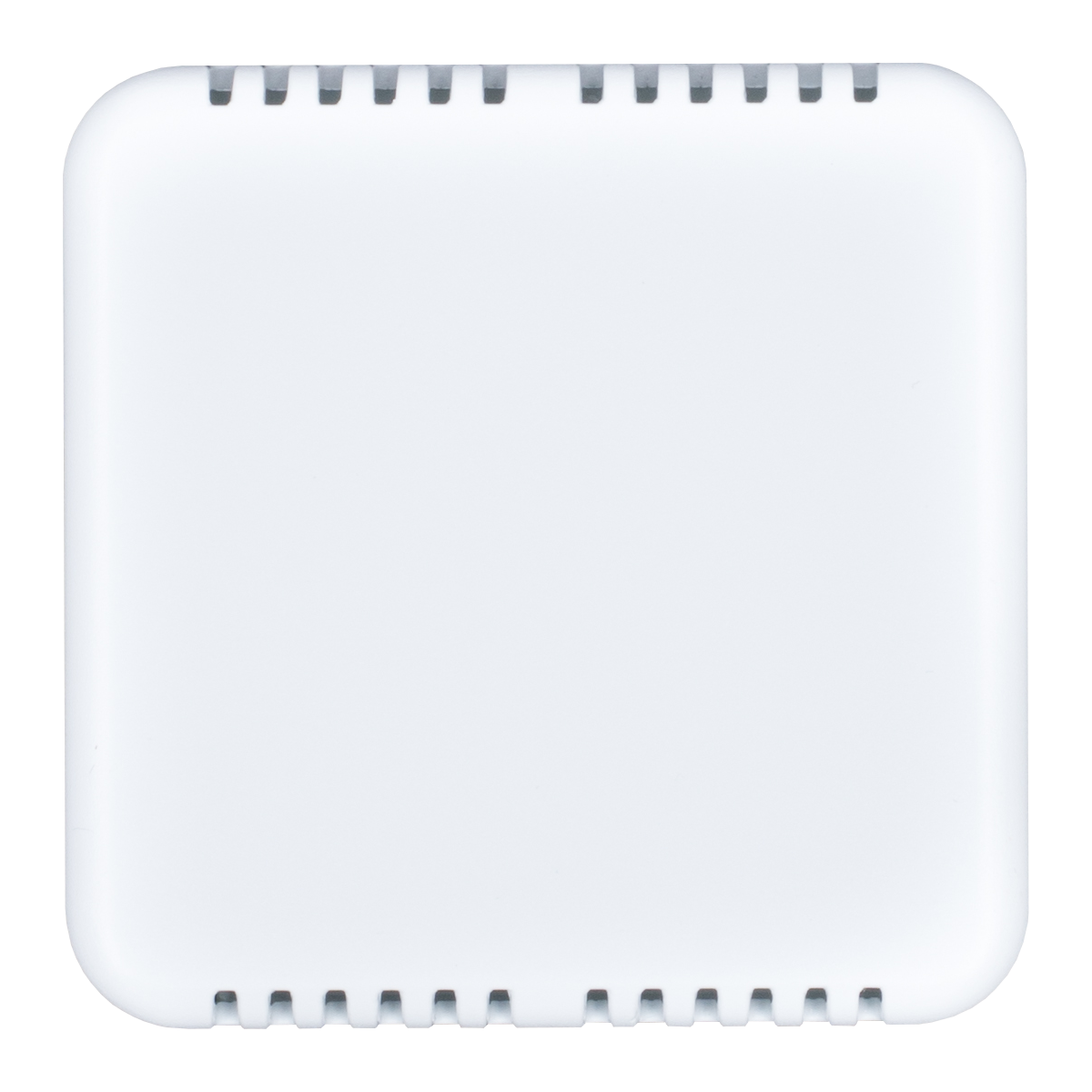

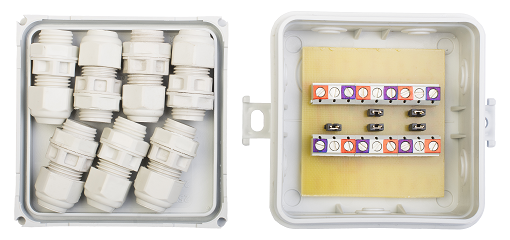

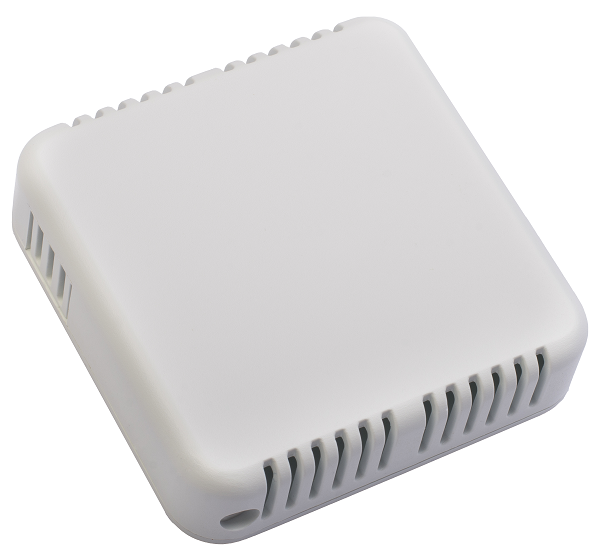

Interiérový snímač teploty	Interiérový snímač teploty a vlhkosti	Snímač teploty s plastovou krabicí a středovým držákem	Snímač teploty se stíněným silikonovým kabelem a stahovací páskou	Exteriérový snímač teploty	Snímač teploty se stíněným silikonovým kabelem a středovým držákem	Jímkový snímač teploty	Interiérový snímač teploty, DPS	Interiérový snímač teploty a vlhkosti, DPS	Rozbočovač
