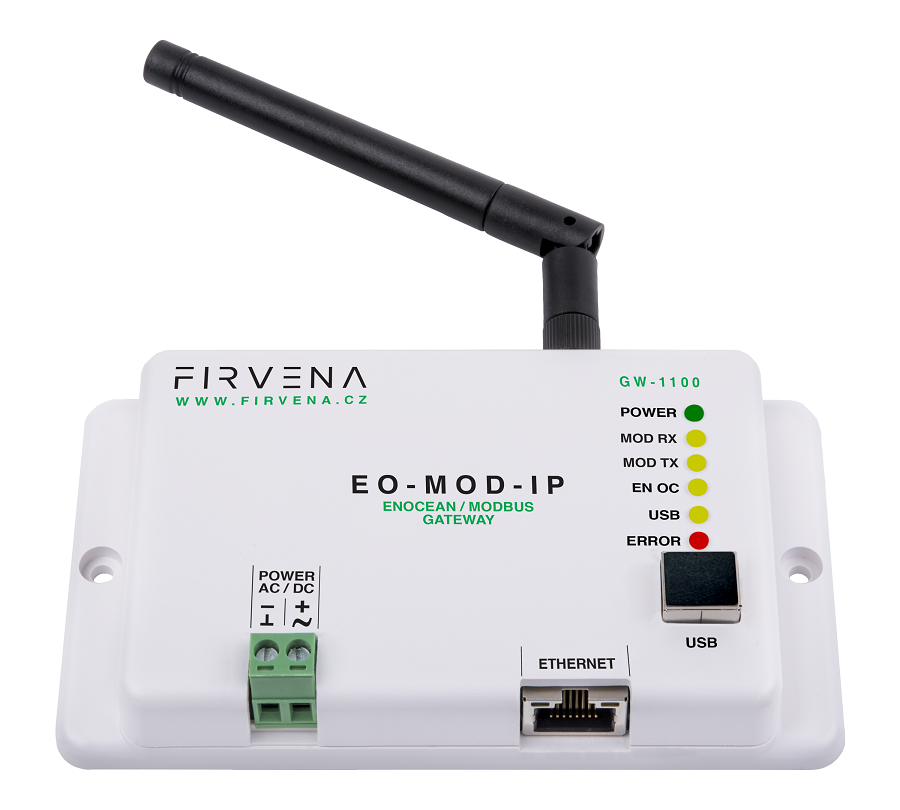

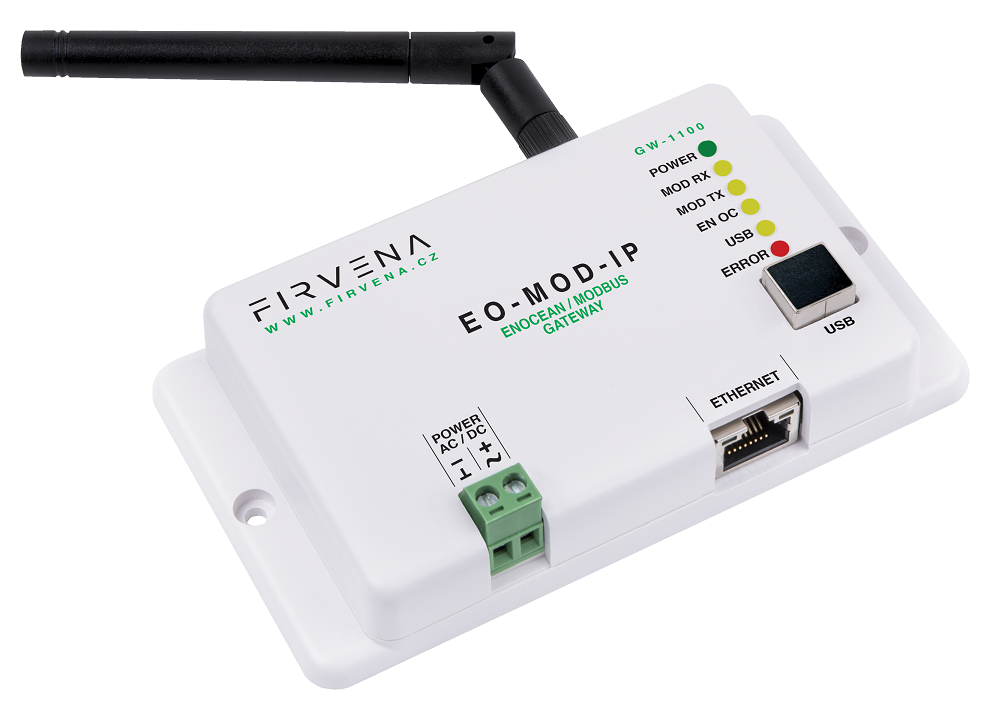

EnOcean - Modbus TCP/IP Gateway

Gateway a Repeatery EO-MOD-IP, series 1100

obrázek
obrázek

EO-MOD-IP zajišťuje bezdrátovou a obousměrnou komunikaci mezi komunikačními protokoly EnOcean a Modbus TCP/IP. Umožňuje ukládat data prvků do registračních tabulek a poskytovat jejich informace prostřednictvím sítě Modbus dalším zařízením připojeným k síti nebo nadřazenému řídicímu systému. Brána EO-MOD-IP je široce kompatibilní a dokáže převádět nezpracovaná data na konkrétní hodnoty. Je spravován přes integrovaný webový server nebo aplikaci EO-BAC-Tool a napájen přes PoE (power over ethernet) nebo externí AC/DC napájecí zdroj. Obsahuje funkci repeater a instaluje se do podhledů budov nebo podstropních prostor. Existuje možnost deaktivovat funkci blikání barevných LED diod, což je vhodné pro prostory, které to vyžadují. Při instalaci do rozvaděče nebo prostor s vyšším útlumem signálu lze anténu SMA M nahradit extérní anténou s 2 metry dlouhým kabelem a magnetickou základnou (musí být objednáno).

více

Koupit / poptat

Výhody

  • obousměrná komunikace
  • dostupný v 868 MHz, volitelný v 902 MHz
  • prohlášení o shodě – EMC pro obytné budovy a průmyslové prostředí
  • jednoduchá instalace v podhledech budov a podstropních prostorech
  • přehledná správa přes integrované webové rozhraní nebo EO-BAC Tool aplikaci
  • široká kompatibilita = otevřený produkt po různé EnOcean prvky a výrobce
  • export přiřazených zařízení do souboru *CSV
  • funkce repeater
  • možnost deaktivovat LED světla
  • napájení přes PoE (power over ethernet) nebo externí napájecí zdroj AC, DC
  • převod nezpracovaných dat na konkrétní veličiny

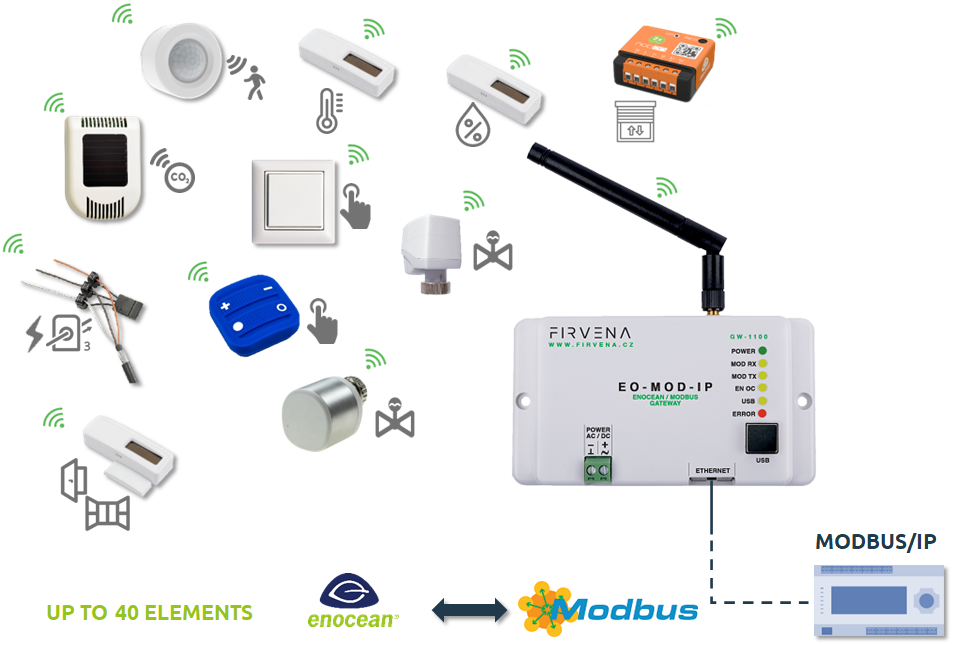

Schéma

obrázek

Technická data

Umístění Montáž na zeď Rated supply voltage (Electrical data) 24 V DC / 24 V AC
Supply voltage range (Electrical data) 10-32 V DC / 24 V AC (+- 10%) Rated input current (Electrical data) 80 mA, 1,92 W / 24V; PoE 1,8 W
Speed (Ethernet) 10, 100  Mbit/s Connector (Ethernet) RJ45
PoE (Ethernet) yes (pins 4,5,7,8) PoE supply powering (Ethernet) According to standard 802.3af
Frequency (EnOcean) 868, optional 902  MHz Maximum number of handled devices (EnOcean) 40 (max. 20 with SmartACK)
Repeater (EnOcean) yes Device class (USB) Custom HID or Mass storage
Connector (USB) Type B IP Code (Operating conditions) IP20
Operating temperature (Operating conditions) -20 to +70  °C Relative humidity (Operating conditions) max. 80  %
Box material ABS, white EMC (In accordance with the Directive) 2014/53/EU, 2011/65/EU RoHS
EMC (Approval tests) ČSN EN 55032, ČSN EN 55035, ČSN EN 6100-4-2, ČSN EN 6100-4-3, ČSN EN 6100-4-4, ESN EN 6100-4-5, ČSN EN 6100-4-6, ČSN EM 6100-4-11, ČSN EN IEC 3100-6-2

Software, firmware

ZIP EO-BAC Tool V1.2.2+[PORTABLE].zip (Velikost: 2130.369 kB) ZIP EO-MOD-IP_firmware_V1.3.6.zip (Velikost: 467.068 kB)

Dokumentace

PDF prospekt_A3_EO-MOD-IP.pdf (Velikost: 3802.842 kB) PDF prospekt_A4_EO-MOD-IP.pdf (Velikost: 3791.273 kB) PDF leaflet_A3_EO-MOD-IP.pdf (Velikost: 3917.358 kB) PDF leaflet_A4_EO-MOD-IP.pdf (Velikost: 3905.505 kB) PDF CZ-prohlaseni-o-shode-EO-MOD-IP.pdf (Velikost: 734.303 kB) PDF EN-declaration-of-conformity-EO-MOD-IP.pdf (Velikost: 758.06 kB) PDF EO-MOD-IP_manual_en_v1.7.pdf (Velikost: 2741.452 kB)

Popis

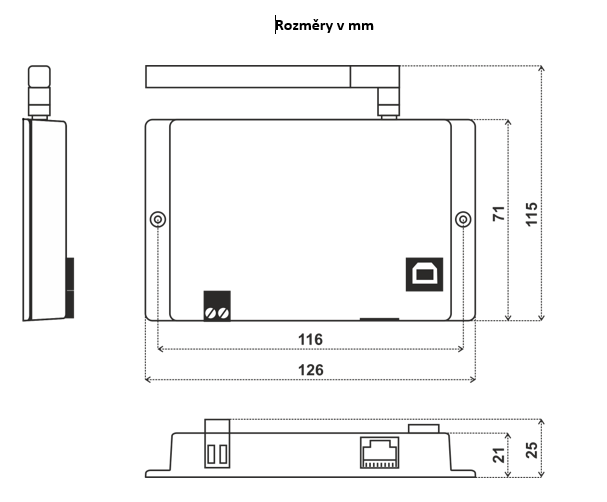

Zařízení je konstruováno v úzké krabičce vhodné pro instalace do podstropních prostor v budovách, proto byla i zvolena možnost napájení prostřednictvím síťového kabelu PoE. Rovněž je možné použít napájení v rozsahu 10-32V DC, případně 24V AC (± 10 %).

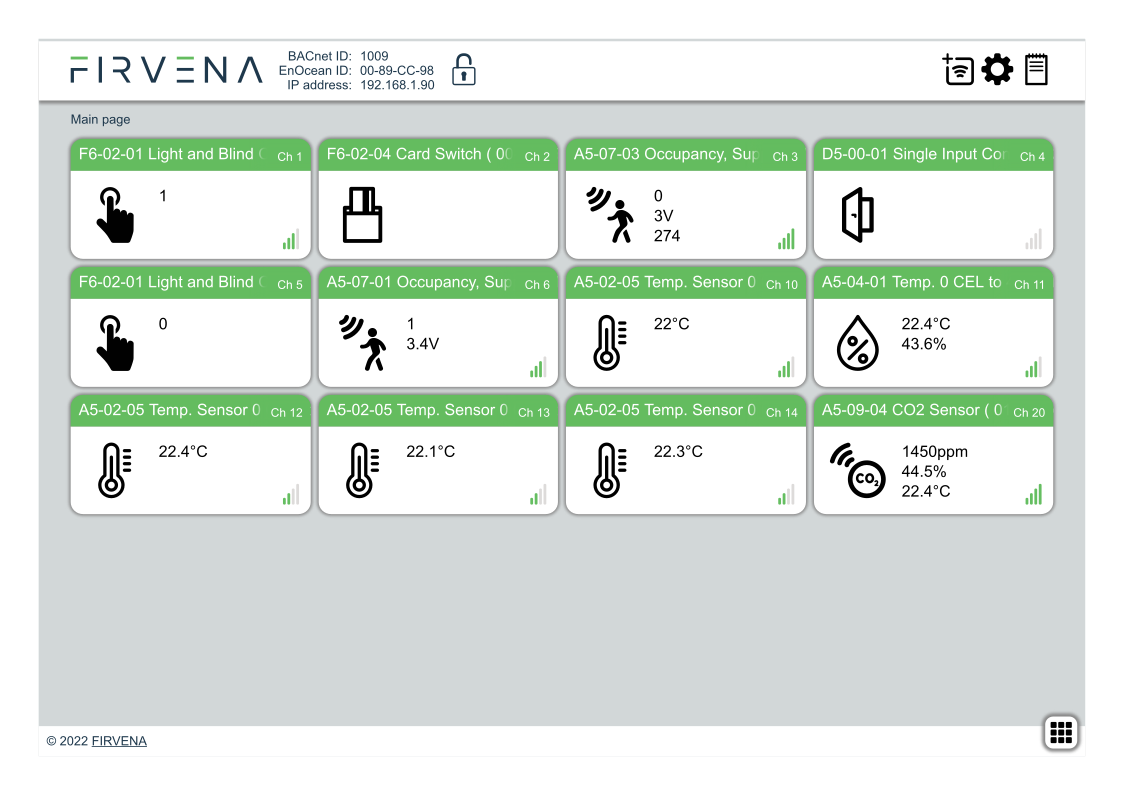

Gateway má v sobě integrované webové rozhraní pro veškerou správu obou sítí a přehlednost celého systému.

Součástí balení je anténa SMA M for 868 MHz frekvence, 2x hmoždinka Ø6mm, vrut s 3,5x 30mm s křížovou hlavou, krátký návod k instalaci a obsluze, USB kabel USB 2.0, USB A, USB B.

Více informací je k nalezení v části technická data nebo uživatelském manuálu.

Externí anténa na kabelu o délce 2m s magnetickou základnou (volitelné příslušenství)

Volba antény. Síla signálu a jeho pokrytí se vhodně rozloží v prostorách budovy v závislosti na volbě antény. U běžných míst postačí anténa, která je součástí dodávky zařízení. Pro místa s méně prostupným signálem (např. v kovovém rozváděči) doporučujeme pro lepší ziskové vlastnosti provedení antény s kabelem a magnetickou základnou (nutno přiobjednat).
